[全景漫游系列笔记][章节004]-相机节点寻找与调整实战教程_示例2[转]

全景技术 OceanCoder 2018-12-14 1902 次浏览 0个评论

在全景(并接)照片拍摄过程中,以镜头节点为圆心转动相机所拍摄的照片,为后期照片并接提供了很大的方便,使得照片更为完美,如何寻找镜头的节点成为很多网友关心的问题。

本文主要结合实际情况一步步调整节点,至于为什么这么调整,可以参考【章节002】。

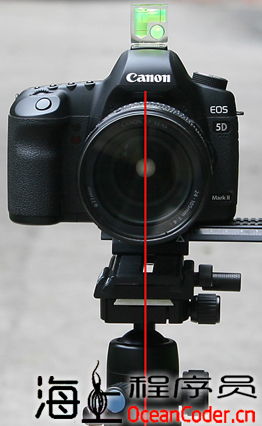

1、将移动云台板按T字型连接安装在三脚架上,利用水平珠调整相机水平


2、左右调节移动云台板使相机镜头的光学轴心位于脚架的旋转轴心上

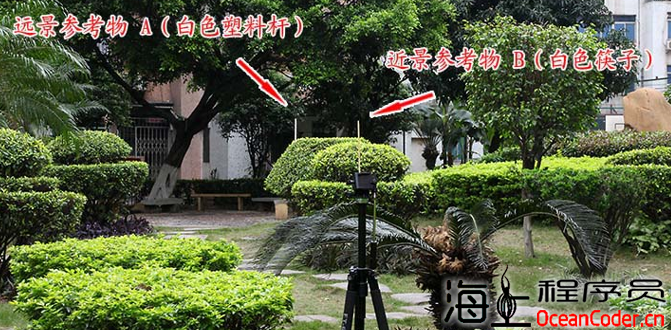

3、在远景处确定一个参考物A,可以是树杆、电线杆或排水管,在相机前3~4米处放置一个参考物B,可以是铅笔、筷子等


4、将参考物A、参考物B及中央对焦点排成一直线

5、水平左右转动相机,使AB点位于画面的左右两侧,当节点不在三脚架轴心上时,AB点产生位移(实际测试时不必拍摄,在取景器里即可见到)。

6、缓慢调节相机与三脚架轴心的距离,直至AB点在画面的左右两侧仍处于重合,则该焦距段的节点位于三脚架轴心处。

7、记录下移动云台板的刻度数字日后更换全景云台时不必重新测定节点。


规律总结:

变焦镜头的节点一般有如下规律:焦距短,节点至相机焦平面的距离长; 焦距长,节点至相机焦平面的距离短。

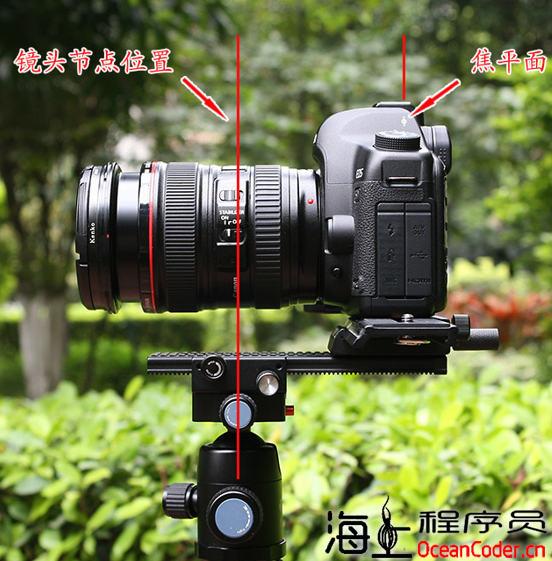

调整好的节点位置示意图如下:




这是当年的学习笔记,因为时间太久,文章转载出处已经记不得了,特此说明!
